Выключатель/контактор ATS ATC Cat КОНТРОЛЛЕР ATC-900

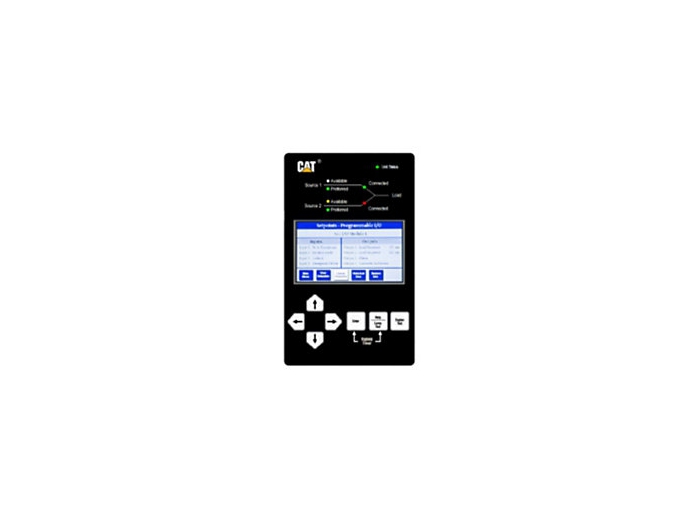

Контроллер ATC-900 представляет собой программируемое устройство мониторинга на базе микропроцессора для применения с устройствами включения резерва Cat. Доступ к данным и программирование осуществляется с помощью сенсорных функциональных кнопок ATC-900, с отображением легко считываемых буквенно-цифровых данных на светодиодном экране с подсветкой. Функциональные кнопки и окно экрана располагаются на передней панели устройства, установленной на двери. Встроенная кнопка Help (Помощь) позволяет пользователю получать поддержку в виде сообщений на экране.Возможность передачи данных позволяет отслеживать и регулировать работу нескольких устройств включения резерва из одной точки, в локальном или удаленном режиме. Пользователь может менять настройки ATC-900, чтобы они удовлетворяли конкретной области применения. ATC-900 оснащен экраном для отображения истории, либо на передней панели, либо на экране персонального компьютера, через протокол modbus. Доступны такие параметры, как продолжительность работы источника 1 и источника 2, продолжительность их доступности, и продолжительность подключения, продолжительность подачи питания на потребителя, количество переключений, дата, время и причина последних 16 переключений.

Характеристики оборудования

• Измерение истинного среднеквадратичного напряжения трехфазного тока источника 1, источника 2 и потребителя
• Измерение частоты источника 1 и источника 2
• Возможность выбора предпочтительного источника
• Программируемые уставки, сохраняющиеся в энергонезависимой памяти
• Передача данных по протоколу Modbus на персональный компьютер (находящийся на объекте или удаленный)
• Возможность просмотра истории последних переключений (до 16 событий). Неограниченный объем памяти (удаленной) для хранения при использовании удаленного программного обеспечения
• Возможность последовательного подключения нагрузки (опция)
• Контакты запуска двигателя (2 комплекта)
• Переключатель проверки двигателя с возможностью выбора пользователем режима проверки и защитой от сбоев
• Контакт сигнализации (доступно несколько функций сигнализации)
• Сигнал перед передачей (опция)
• Отслеживание временных интервалов (мигающий световой сигнал означает, что ATC-800 функционирует должным образом)
• Контрольно-измерительное оборудование:
• Вольтметр (точность ±1%)
• Считывает межфазные характеристики источников 1 и 2 и потребителей
• Частотомер (40–80 Гц, точность ±0,1 Гц)
• Продолжительность доступности источника (оба источника)
• Продолжительность доступности источника (оба источника)

Программирование ATC-800

Кнопками можно быстро настроить все обычно задействуемые в работе ATC-800 функции. Если источник 1 подключен и АВР работает в стандартном режиме, автоматический световой индикатор будет мигать, а окно на экране будет пустым.
С помощью кнопки "Display Select" (Выбор дисплея) оператор может переключаться между шестью группами отображения параметров.
• Источник 1
• Источник 2
• История нагрузки
• Дата/время
• Уставки

Программирование клиентом

Клиенты могут перепрограммировать уставки и другие параметры, чтобы обеспечить соответствие требованиям конкретной области применения, с помощью программного переключателя, расположенного на задней панели устройства. После активации режима программирования, когда световой сигнал программирования мигает, пользователь может получить доступ к настройкам уставок, нажав кнопку Display Select (Выбор дисплея) и удерживая ее до тех пор, пока не загорятся светодиодные индикаторы уставок.

Эксплуатация

Переключение Cat ATC-800 происходит следующим образом.
• Отключение от обычного источника.
• Переключение на альтернативный источник с разрывом цепи.
• Восстановление питания от обычного источника.
• Переключение с разрывом цепи обратно на обычный источник питания.
• Проверка (выбирается пользователем).
• Переключение с нагрузкой — переключение с разрывом цепи на альтернативный источник и обратно.
• Переключение без нагрузки — запускается альтернативный источник питания, и система работает без нагрузки; переключения не происходит.

Пройденные испытания

• Компонент соответствует стандартам UL
• Соответствует требованиям сейсмической безопасности унифицированных строительных норм США, CBC 2007 и IBC 2006 (превышает требования худшей ситуации на уровнях зоны 4).
• Отвечает требованиям испытаний на воздействие на окружающую среду UL 991
• Соответствует требованиям IEC 61000-4-2, 61000-4-3, 61000-4-4 и 61000-4-5
• Соответствует стандарту CISPR 11, класс A
• Соответствует требованиям CSA 22.2-178
• Соответствует требованиям FCC, часть 15, подчасть B, класс A
